De ontwerpgids voor telescoopgeleiders

Algemene technische gegevens en materiaal specificaties

  • Geleiderdelen: koudgewalst. staal, roestvaststaal of aluminium.
  • Kogelhouders: koudgewalst staal verzinkt, roestvaststaal of kunststof.
  • Kogels: Precisie chroomstaal, roestvaststaal of delrin (kunststof).
  • Smering: Hi-Lo temperatuur vet -20° tot +110° (bij normaal gebruik is additioneel smeren niet nodig).
  • Tenzij anders aangeven zijn de toleranties op de lineaire afmetingen ± 0,5 mm en ± 0,1 mm op de gatafmetingen. Voor de aangegeven uitschuiflengte geldt een tolerantie van ± 3,0 mm.

Telescoopgeleiders ontwerpgids

Uitgangspunten maximale belasting

  • Aangegeven waarden voor de maximale belasting gelden voor een paar geleiders, 450 mm uit elkaar gemonteerd.
  • Voor brede lades adviseren wij om een geleider toe te passen met een wat hogere maximale belasting en een doorsnede die geschikt is voor zijwaartse krachten.
  • Maximale belasting verschilt per lengte. Zie specifieke productpagina voor de exacte waarde.
  • Per type geleider is aangegeven bij welk aantal lastwisselingen (dynamische test) de maximale belasting bepaald is.
  • Het middelpunt van de belasting valt samen met het middelpunt van de geleiders en lade.
  • Voor een statische belasting in de uitgetrokken stand geldt een 100% veiligheidsfactor.
  • Indien de geleider horizontaal belast wordt, geldt 25% van de aangegeven maximale belasting. Niet alle typen zijn geschikt voor platte montage. Raadpleeg de selectietabel voor meer informatie.
  • Om de aangegeven waarde te behalen moeten alle montageposities gebruikt worden. Verder dienen de aanbevolen bevestigingsmaterialen worden toegepast.
  • Wij adviseren om de telescoopgeleiders te testen in de toepassing.
  • Bij specifieke toepassingen waar de geleiders bloot worden gesteld aan extreme trillingen of ruw gebruik, kunnen andere waarden gelden! Raadpleeg onze helpdesk als dit het geval is voor een passend advies.

Uitschuiflengte en geleiding

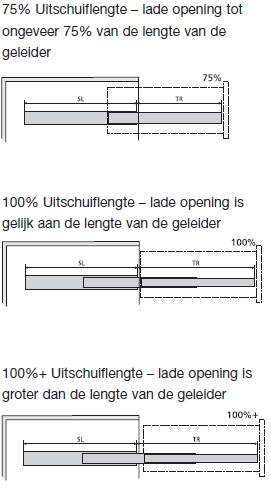

Afhankelijk van uw toepassing kunt u kiezen uit geleiders met uit-schuiflengtes van 149 mm tot 1524 mm. In onderstaande figuren worden de variaties in geleiding aangegeven.

Inbouwruimte
Telescoopgeleiders functioneren niet goed als ze samengedrukt worden. Kast en lade moeten haaks en parallel zijn voor optimale geleiding. De benodigde inbouwruimte moet altijd groter zijn dan de breedte van de telescoopgeleider. Als aanbevolen inbouwruimte adviseren wij u de volgende formule te hanteren: Benodigde inbouwruimte= Breedte van de telescoopgeleider + 0,2 tot + 0,5 mm.
